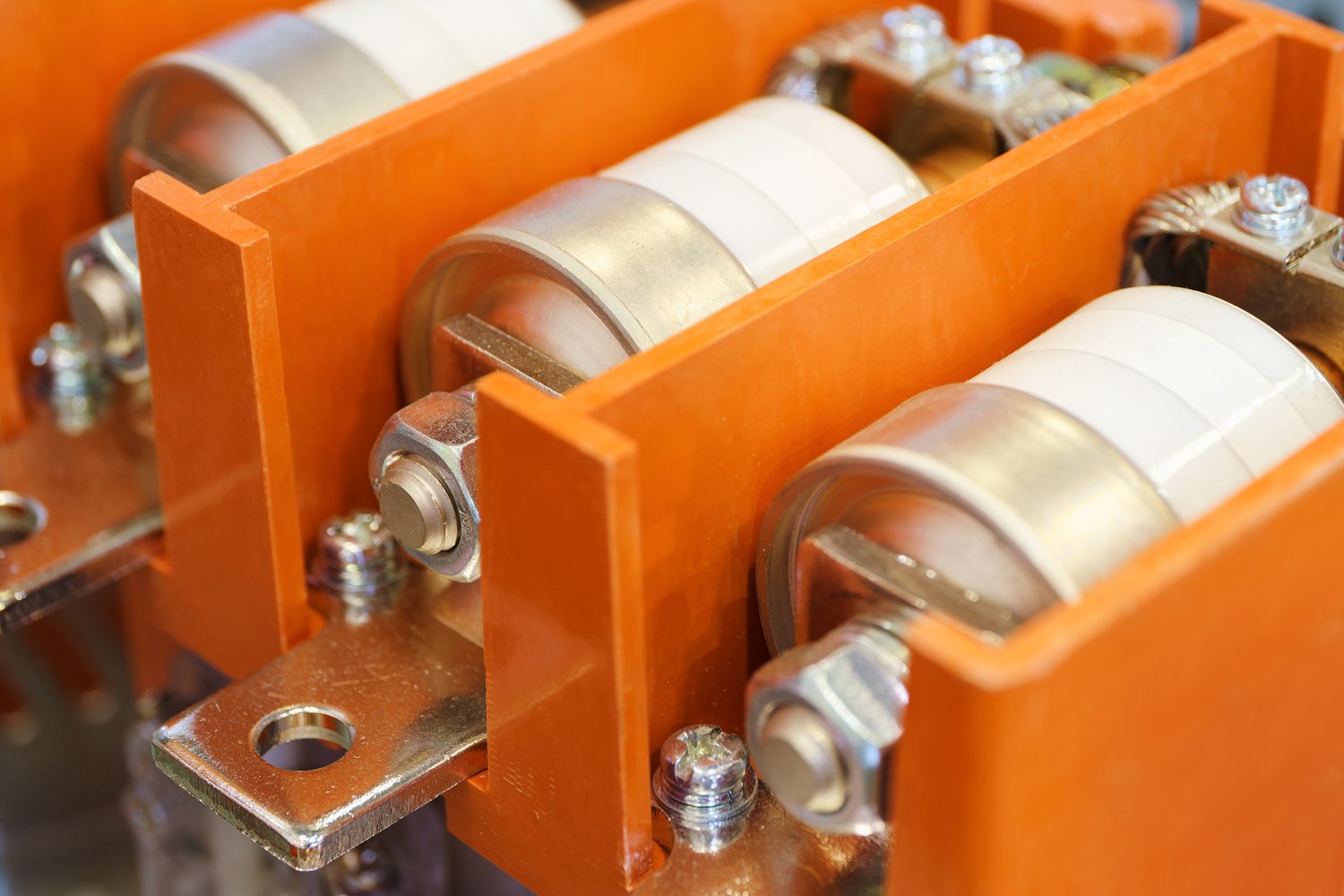

Podstawowe informacje o przekładnikach prądowych niskiego napięcia
Przekładniki prądowe (nN) to kluczowe elementy układów pomiarowych w instalacjach elektrycznych. Ich głównym zadaniem jest przekształcenie wysokich wartości prądów pierwotnych na bezpieczne poziomy wtórne wynoszące zwykle 1A lub 5A. Te urządzenia umożliwiają precyzyjny pomiar oraz ochronę obwodów elektrycznych w budynkach mieszkalnych i przemysłowych. Współczynnik transformacji określa stosunek prądu pierwotnego do wtórnego, na przykład 100/5A oznacza redukcję prądu stukrotnie. Dokładność przekładników klasyfikuje się według norm IEC, gdzie klasy 0,5 i 1,0 oznaczają odpowiednio maksymalny błąd 0,5% i 1,0%.
Konstrukcja tych urządzeń opiera się na zjawisku indukcji elektromagnetycznej w rdzeniu ferromagnetycznym. Uzwojenie pierwotne składa się z jednego lub kilku zwojów przewodnika, przez który przepływa mierzony prąd. Uzwojenie wtórne zawiera większą liczbę zwojów cieńszego drutu, co zapewnia odpowiedni współczynnik transformacji. Rdzeń wykonuje się z blach krzemowych o wysokiej przenikalności magnetycznej. Całość umieszcza się w obudowie zapewniającej odpowiednią izolację i ochronę mechaniczną.
Wybór odpowiedniego typu zależy od parametrów instalacji oraz wymagań pomiarowych. Przekładniki okienkowe nadają się do montażu na przewodach lub szynach zbiorczych bez konieczności ich demontażu. Modele z uzwojeniem pierwotnym wymagają włączenia w obwód mierzonego prądu. Przekładniki prądowe (nN) (onninen.pl/produkty/Energetyka-i-systemy-odgromowe/Pomiar-energii/Przekladniki-pradowe/Przekladniki-pradowe-nN) dostępne są w różnych rozmiarach okienek od 15mm do 150mm średnicy. Prądy pierwotne obejmują zakres od 5A do 6000A w zależności od zastosowania.
Parametry elektryczne obejmują również moc pozorną, która określa obciążalność uzwojenia wtórnego. Typowe wartości wynoszą od 2,5VA do 30VA dla różnych klas dokładności. Izolacja między uzwojeniami wytrzymuje napięcie próby 3kV przez 1 minutę w przypadku urządzeń do 0,66kV. Temperatura pracy mieści się w zakresie od -25°C do +55°C dla standardowych modeli. Częstotliwość znamionowa wynosi 50Hz lub 60Hz zgodnie z parametrami sieci elektrycznej.
Montaż wymaga zachowania odpowiednich odstępów izolacyjnych oraz zapewnienia dostępu do zacisków wtórnych. Oznakowanie biegunowości musi być zgodne z kierunkiem przepływu prądu pierwotnego. Zaciski wtórne oznacza się literami s1 i s2, przy czym s1 odpowiada początkowi uzwojenia. Jeden z zacisków wtórnych należy uziemić zgodnie z wymaganiami bezpieczeństwa. Przewody wtórne powinny mieć przekrój minimum 2,5mm² dla prądów do 5A.
Zastosowanie w systemach pomiaru energii elektrycznej
Pomiar energii w instalacjach elektrycznych wymaga wykorzystania precyzyjnych przekładników prądowych współpracujących z licznikami energii. Systemy te rejestrują zużycie energii czynnej i biernej w obiektach przemysłowych oraz budynkach użyteczności publicznej. Dokładność pomiaru zależy od klasy przekładnika oraz jego obciążenia wtórnego. Optymalne działanie osiąga się przy obciążeniu wtórnym na poziomie 25-100% mocy znamionowej. Błędy pomiarowe wzrastają znacząco przy obciążeniu poniżej 10% wartości znamionowej prądu pierwotnego.
Układy pomiarowe dzielą się na bezpośrednie i pośrednie w zależności od wielkości mierzonych prądów. Pomiar bezpośredni stosuje się do prądów nie przekraczających 100A, gdzie licznik włącza się bezpośrednio w obwód. Pomiary pośrednie wymagają zastosowania przekładników przy prądach powyżej 100A. Współczynnik mnożnikowy wyniku odczytu oblicza się jako iloczyn współczynnika przekładni prądowej i napięciowej. Przykładowo, dla przekładnika 400/5A współczynnik wynosi 80.
Komunikacja z systemami zarządzania energią odbywa się poprzez interfejsy cyfrowe lub analogowe sygnały wyjściowe. Nowoczesne liczniki wyposażone są w porty RS-485, Ethernet lub bezprzewodowe moduły transmisji danych. Protokoły komunikacyjne obejmują Modbus RTU, Modbus TCP/IP oraz M-Bus dla zdalnego odczytu wskazań. Częstotliwość próbkowania danych wynosi od 1 sekundy do 15 minut w zależności od wymagań systemu. Pomiar energii (onninen.pl/produkty/Energetyka-i-systemy-odgromowe/Pomiar-energii) wymaga również odpowiedniej synchronizacji czasowej dla poprawnego rozliczania taryf.
Konfiguracja wielotaryfowa umożliwia różnicowanie cen energii w zależności od pory doby lub dnia tygodnia. Strefy taryfowe programuje się w układach pomiarowych zgodnie z taryfą operatora sieci dystrybucyjnej. Typowy podział obejmuje taryfę dzienną (6:00-22:00) i nocną (22:00-6:00) w dni robocze. Weekendy często objęte są całodobową taryfą nocną. Przełączanie między strefami odbywa się automatycznie według wbudowanego zegara lub sygnału sterującego z sieci.
Archiwizacja danych pomiarowych obejmuje profile obciążenia z rozdzielczością 15-minutową wymaganą przez operatorów sieci. Pojemność pamięci pozwala na przechowywanie danych z ostatnich 35-62 dni w zależności od modelu licznika. Funkcje diagnostyczne monitorują stan połączeń, jakość napięcia oraz wystąpienie zakłóceń w sieci. Alarmowanie obejmuje przekroczenia limitów mocy, przerwy w zasilaniu oraz próby ingerencji w układ pomiarowy. Kopie zapasowe danych tworzy się automatycznie w centralnych systemach zbierania informacji.
Instalacja i konserwacja przekładników prądowych
Proces instalacji przekładników prądowych rozpoczyna się od analizy obciążeń i wyboru odpowiednich parametrów technicznych. Pomiary prądów maksymalnych w istniejących instalacjach pozwalają określić wymagany zakres pomiarowy i współczynnik transformacji. Przekładniki należy dobierać tak, aby prąd roboczy stanowił 60-80% wartości znamionowej pierwotnej. Montaż wymaga wyłączenia zasilania i zastosowania odpowiednich środków bezpieczeństwa zgodnie z przepisami BHP. Temperatura otoczenia podczas instalacji nie powinna być niższa niż -10°C ze względu na właściwości materiałów izolacyjnych.
Procedura montażu przekładników okienkowych obejmuje założenie urządzenia na przewód lub szynę zbiorczą z zachowaniem odpowiedniej orientacji. Kierunek przepływu prądu pierwotnego musi być zgodny z oznaczeniem na obudowie przekładnika. Dokręcanie śrub mocujących wykonuje się momentem zalecanym przez producenta, zwykle 4-6 Nm dla standardowych rozmiarów. Połączenia wtórne realizuje się przewodami o przekroju minimum 2,5 mm² z zastosowaniem końcówek kablowych. Długość przewodów wtórnych nie powinna przekraczać 100 metrów ze względu na spadki napięcia i zakłócenia.
Sprawdzenie poprawności instalacji obejmuje kontrolę ciągłości obwodów wtórnych oraz pomiar rezystancji izolacji między uzwojeniami. Rezystancja izolacji powinna przekraczać 100 MΩ przy napięciu próby 500V DC. Test biegunowości wykonuje się za pomocą baterii 4,5V i miliamperomierza podłączonych do uzwojenia wtórnego. Kierunek wychylenia wskazówki musi odpowiadać oznaczeniom zacisków s1 i s2. Pomiary obciążenia wtórnego przeprowadza się przy pełnym obciążeniu pierwotnym za pomocą woltomierza i amperomierza.
Konserwacja prewencyjna obejmuje okresową kontrolę stanu mechanicznego obudowy oraz czystości powierzchni izolacyjnych. Zabrudzenia usuwa się suchą szmatką lub sprężonym powietrzem, unikając stosowania środków chemicznych. Sprawdzenie dokręcenia połączeń elektrycznych wykonuje się co 12 miesięcy lub po wystąpieniu przeciążeń w instalacji. Pomiary rezystancji izolacji powtarza się w cyklu 2-letnim lub zgodnie z wymaganiami przepisów eksploatacyjnych. Protokoły z przeprowadzonych przeglądów należy przechowywać przez okres 5 lat.
Wymiana przekładników następuje po osiągnięciu okresu eksploatacji wynoszącego zwykle 20-25 lat lub po stwierdzeniu uszkodzeń mechanicznych. Objawy wymagające wymiany obejmują pęknięcia obudowy, korozję zacisków lub przekroczenie dopuszczalnych błędów pomiarowych. Demontaż starego urządzenia wymaga zachowania szczególnej ostrożności ze względu na ryzyko porażenia prądem indukowanym. Nowy przekładnik musi mieć parametry identyczne z wymienianym lub lepsze pod względem dokładności i mocy znamionowej. Sprawdzenie działania po wymianie obejmuje test wszystkich funkcji pomiarowych oraz kalibrację podłączonych przyrządów.
Integracja z nowoczesnymi systemami energetycznymi
Współczesne systemy zarządzania energią wymagają integracji przekładników prądowych z cyfrowymi układami monitorowania i sterowania. Inteligentne sieci elektroenergetyczne wykorzystują dane pomiarowe w czasie rzeczywistym do optymalizacji przepływów mocy i zwiększenia efektywności energetycznej. Przekładniki współpracują z cyfrowymi miernikami wielofunkcyjnymi, które oprócz podstawowych parametrów elektrycznych rejestrują jakość energii. Częstotliwość próbkowania wynosi 10-20 kHz, co pozwala na analizę wyższych harmonicznych do rzędu 50-tego. Energetyka i systemy odgromowe (onninen.pl/produkty/Energetyka-i-systemy-odgromowe) wymagają precyzyjnego monitorowania parametrów elektrycznych dla zapewnienia niezawodności działania.
Systemy SCADA wykorzystują protokoły komunikacyjne IEC 61850 do wymiany danych między urządzeniami pomiarowymi a centrum sterowania. Standard ten definiuje modele danych, usługi komunikacyjne oraz konfigurację urządzeń w jednolity sposób. Transmisja danych odbywa się poprzez sieci Ethernet z wykorzystaniem przełączników przemysłowych o zwiększonej odporności na zakłócenia. Redundancja komunikacji zapewnia niezawodność przy awarii jednego z kanałów transmisyjnych. Synchronizacja czasowa realizowana jest protokołem SNTP z dokładnością lepszą niż 1 milisekunda.
Analityka danych pomiarowych umożliwia wykrywanie anomalii w zużyciu energii oraz przewidywanie awarii urządzeń. Algorytmy uczenia maszynowego analizują wzorce obciążeń i identyfikują odchylenia od normalnego profilu pracy. Systemy ostrzegania informują o przekroczeniu zadanych wartości granicznych prądów, napięć lub mocy. Raporty automatyczne generowane są w cyklach dobowych, tygodniowych i miesięcznych z możliwością kustomizacji zakresu danych. Interfejsy webowe pozwalają na zdalny dostęp do informacji pomiarowych z dowolnego miejsca za pośrednictwem sieci Internet.
Integracja z systemami zarządzania budynkiem obejmuje współpracę z układami HVAC, oświetleniem i innymi odbiornikami energii. Protokoły BACnet i KNX umożliwiają wymianę informacji między różnymi podsystemami automatyki budynkowej. Optymalizacja zużycia energii następuje przez automatyczne wyłączanie nieużywanych odbiorników i dostosowywanie mocy do aktualnych potrzeb. Funkcje load shedding pozwalają na kontrolowane ograniczanie obciążeń przy przekroczeniu limitów mocy kontraktowej. Harmonogramy pracy urządzeń uwzględniają okresy obowiązywania różnych taryf energii elektrycznej.
Przyszłość technologii przekładników prądowych wiąże się z rozwojem czujników optoelektronicznych i urządzeń IoT. Przekładniki optyczne wykorzystują efekt Faradaya w światłowodach do pomiaru prądu bez bezpośredniego kontaktu elektrycznego. Zalety obejmują całkowitą izolację galwaniczną, odporność na zakłócenia elektromagnetyczne i możliwość transmisji sygnału na duże odległości. Czujniki bezprzewodowe zasilane z pola elektromagnetycznego eliminują konieczność prowadzenia kabli sygnałowych. Dokładność nowoczesnych rozwiązań cyfrowych osiąga klasę 0,1 przy szerokim zakresie dynamicznym pomiarów od 0,1% do 200% wartości znamionowej.
